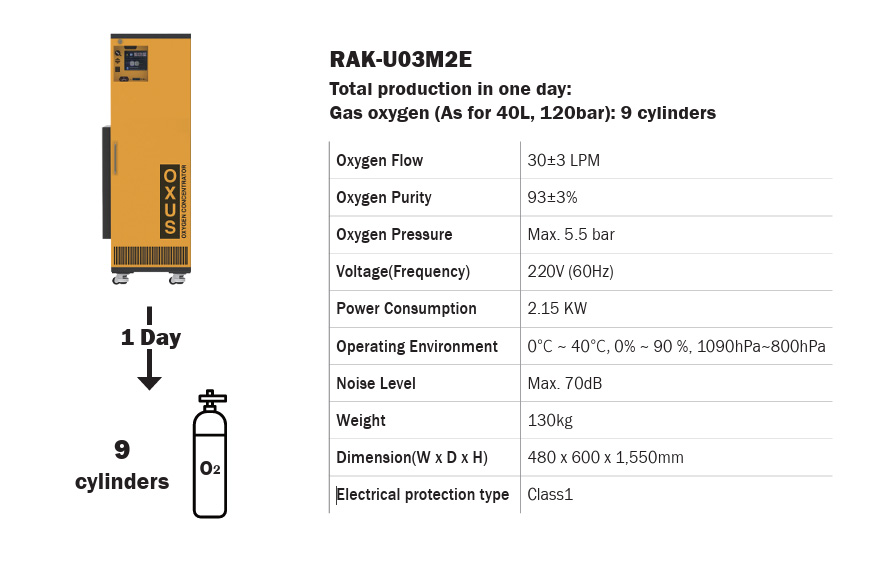

기본정보
| 공급 유량 | 30 LPM |
|---|---|
| 공급 순도 | 93 % |
| 정격 전압 | 220V/6OHz |
| 소비 전력 | 2.15Kw/Hr |
| 무게 | 130Kg |
|---|---|
| 치수 | 480*600*1,550mm |
| 소음 | Max 70dB |
상세내용

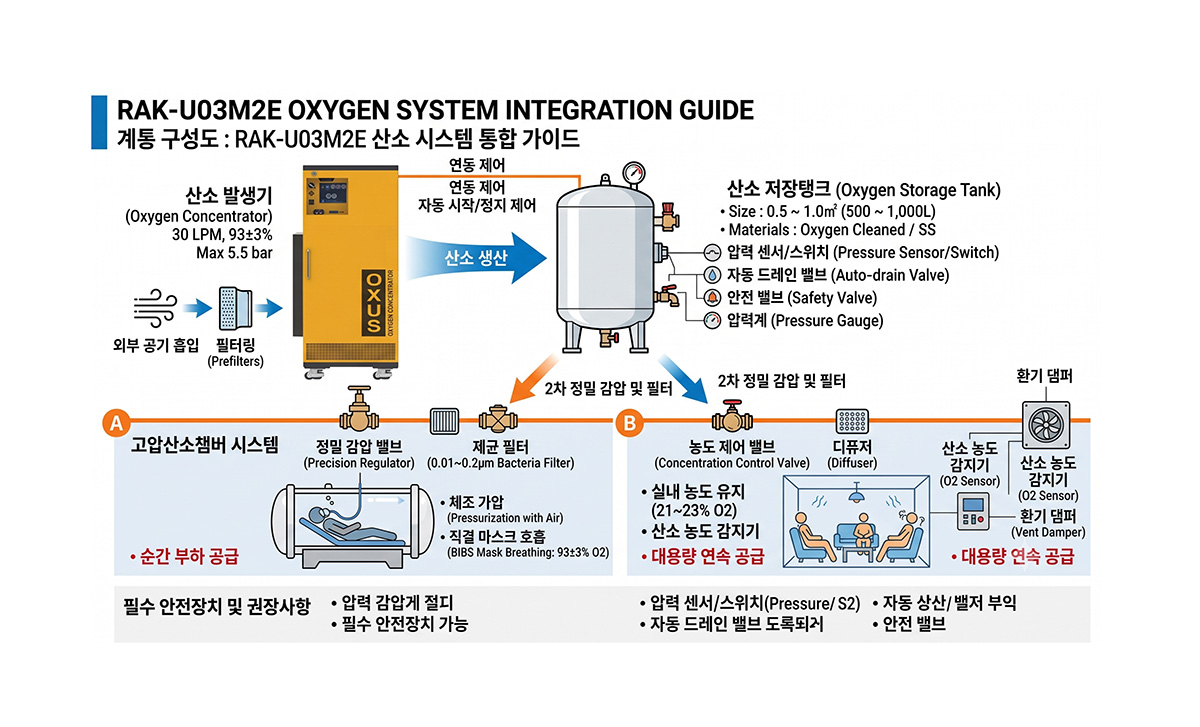

■ 시스템 계통 구성 및 흐름도
본 시스템은 RAK-U03M2E 산소발생기에서 생산된 고순도(93%) 산소를 중간 0.5~1.0㎥ 저장탱크(Buffer Tank)에 1차 고압(4~5 bar)으로 축압한 후, 용도에 맞춰 2차 정밀 레귤레이터 및 미세제균 필터를 거쳐 공급하도록 구성됩니다.
□ 1단계 (원료 흡입 및 생성): 외부 공기 흡입 → 프리필터/집진 → RAK-U03M2E PSA 산소 농축 (30LPM, 93±3%, Max 5.5 bar)
□ 2단계 (역류 방지 및 버퍼 축압): 체크밸브 통과 → 0.5~1.0㎥ 산소 전용 저장탱크 (5.5 bar 충전, 자동 드레인 및 안전밸브 작동)
□ 3단계 (자동 연동 제어): 탱크 상한 압력(5.5 bar) 도달 시 발생기 대기 모드, 하한(5 bar) 도달 시 자동 재가동
□ 4단계 (정밀 감압 및 2차 여과): 2차 정밀 레귤레이터를 통해 사용
□ 5단계 (최종 공급 처): 분기 밸브를 통해 [A] 고압산소챔버 직결 호흡 마스크 또는 [B] 산소방 천장/벽면 디퓨저로 공급
■ 세부 활용 가이드 (고압산소챔버 vs 산소방)
A. 고압산소챔버(HBOT) 연동 시
□ 공급 방식 (BIBS 마스크 직결 권장): 저장탱크에서 감압된 93% 산소를 안면 마스크(BIBS)로 직접 흡입하는 방식을 채택합니다.
B. 청정 산소방 (Oxygen Room) 연동 시
□ 실내 농도 유지 환경: 밀폐/반밀폐 공간 내 천장 또는 벽면 디퓨저 노즐을 통해 고순도 산소를 확산 공급하여 실내 산소 농도를 도심 평균(20.5%)보다 높은 21.5% ~ 23.0% 수준으로 최적 유지합니다.
□ 공간 커버리지: 시간당 약 1.8㎥ 토출 능력과 버퍼탱크의 조합으로 환기 회수를 고려했을 때 약
30평(100㎡) 규모의 힐링센터, 스터디룸, 산소방에 연속적이고 안정적인 산소 공급이 가능합니다.
□ 자동 제어 연동(별도 산소센서 구매시) : 실내 O2 감지기와 솔레노이드 밸브를 연동하여 농도가 설정치(예: 22.5%)에
도달하면 공급을 일시 차단하고 기준치 이하로 떨어질 때 재공급하는 온/오프 제어를 구현합니다.
